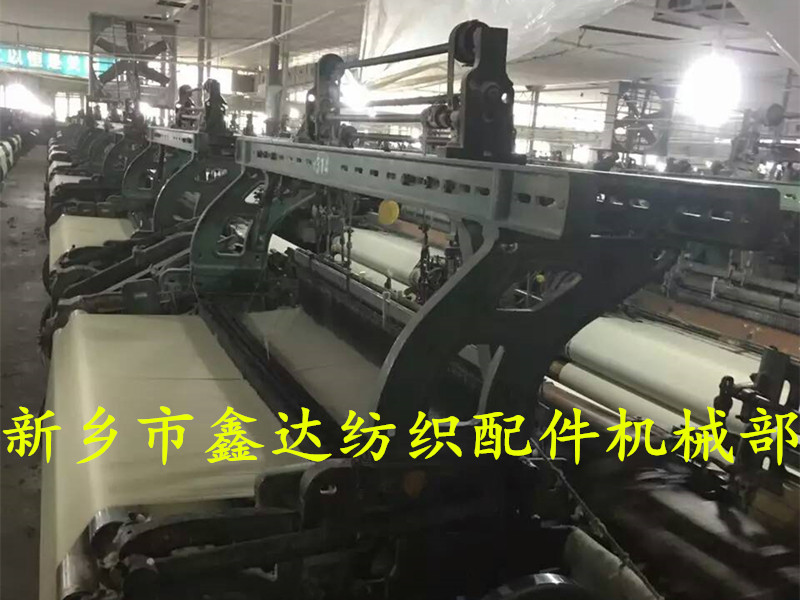

GA615型全自動換梭織布機主要適用于織造平紋棉織物及一般化纖織物。GA615全自動織布機如加裝多臂提綜裝置，可織制組織較為復雜的織物，可織制平紋至16頁綜的織物組織。
一、送經機構
1、型式：半積極半消極式自動送經，自動調節經紗張力。
2、經軸芯軸直徑：110mm
3、經軸盤片直徑：495mm、550mm
二、斷經停車裝置
1、型式：前后擺動機械式停經
2、齒桿運動周期：曲拐軸回轉2次
3、停經片列數：4列
三、開口機構
1、型式：內側踏盤式上羅拉吊綜開口
2、踏盤軸直徑：42mm
3、綜框數：2頁綜框（可改裝斜紋踏盤至5頁或改裝多臂提綜裝置16頁）
四、投梭機構
1、型式：下投梭
2、梭子尺寸：長343mm，寬44.5mm，高33.5mm（分左右手）
3、皮結型式：活動皮結
4、皮結尺寸：長105mm，寬30mm，高32mm
5、同時轉子直徑：76mm
五、打緯機構
1、型式：曲拐軸牽手
2、曲拐軸直徑：40mm，1515K型的直徑為42mm。
3、曲拐軸半徑：76mm
4、曲拐軸中心距：1540mm（1350mm織機），1714mm（1500mm織布機），1816mm（1600mm織機），2019mm（1800mm織機）
5、牽手型式：軸瓦式牽手
6、牽手長度：289mm
7、牽手栓直徑：25mm，
8、牽手中心到搖軸中心距離：685mm
9、搖軸型式：整根
10、搖軸直徑：38mm
11、筘座型式：木結構
12、走梭板長度：1423mm（1350mm織機），1597mm（1500mm織布機），1699mm（1600織機），1902mm（1800mm織機）
13、梭箱底板長度：開關側581mm，梭庫側600mm。
六、經紗保護裝置
型式：游動筘
七、卷取機構
1、型式：七齒輪式間歇卷取
2、緯密范圍：16-32根/cm
3、刺毛輥直徑：127mm
4、導布輥直徑：32mm
5、卷布輥直徑：95mm
八、伸幅裝置
1、型式：?jiǎn)闻陪~刺環輥式
2、只數：左右各1組
3、剪緯錘：筘座撞動使剪錘作用
九、斷緯自停裝置
1、型式：緯紗凸輪控制式邊側緯紗叉或點啄式探緯
2、卷取退卷裝置

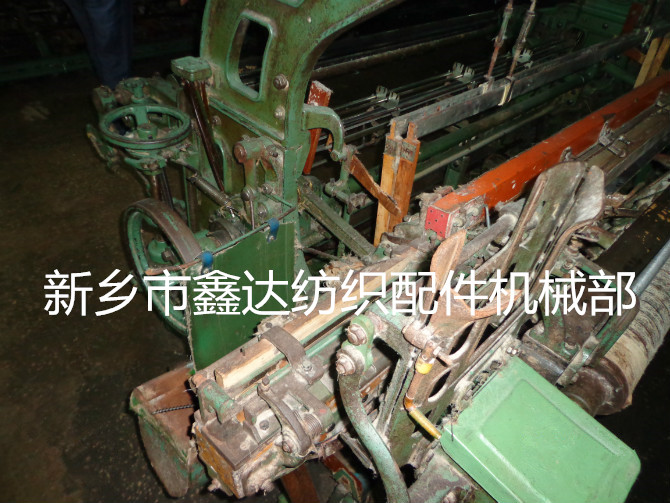

十、緯紗補給裝置
1、型式：自動換梭式
2、梭庫：垂直單列式
3、梭庫容梭量：10把
